JE0G Hinterachse Bremsbelagwechsel

von Peter R. aus Basel

Habe die Bremsbeläge gewechselt und einige Fotos gemacht.
Zum Zurücksetzen des Kolbens habe ich ein Hilfswerkzeug angefertigt.

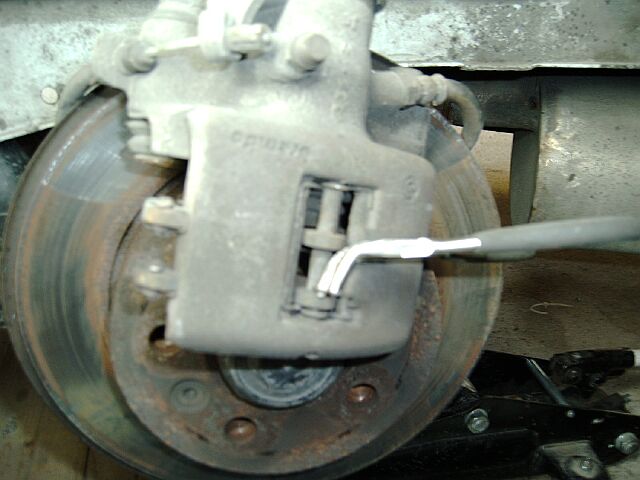

Bild 1 Sicherungssplint enfernen

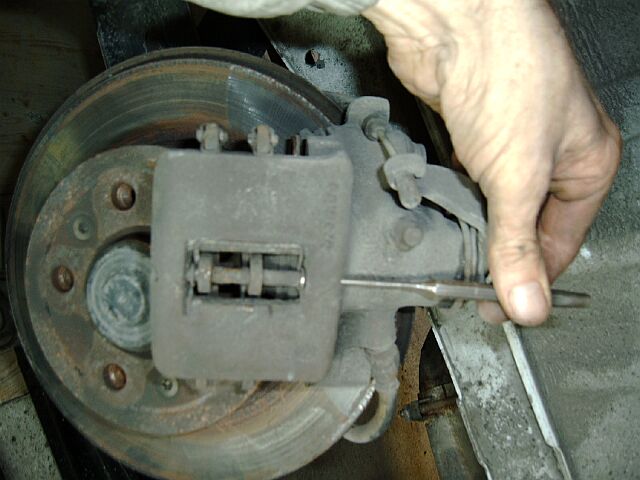

Bild 2 Bolzen austreiben

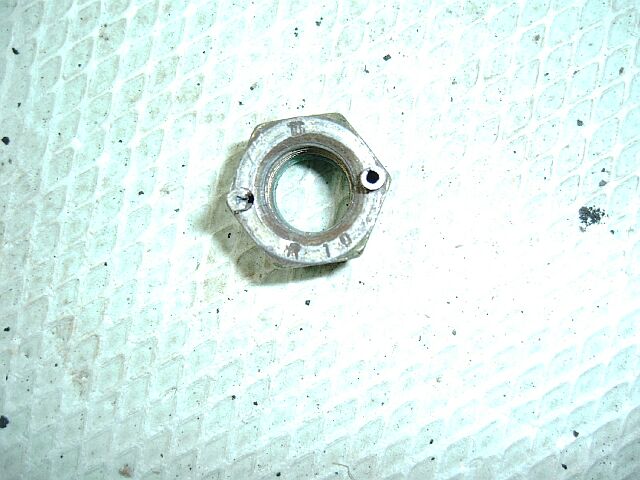

Bild 3 / 4 Spezialmutter zum zurückdrehen des Bremskolbens. 2 Stifte Durchmesser 3mm Achsabstand ist 20mm

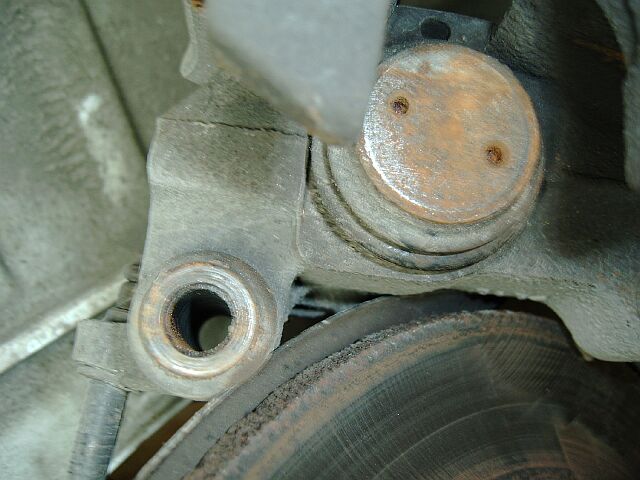

Bild 5 Bremskolben mit Aufnahmelöchern für Werkzeug

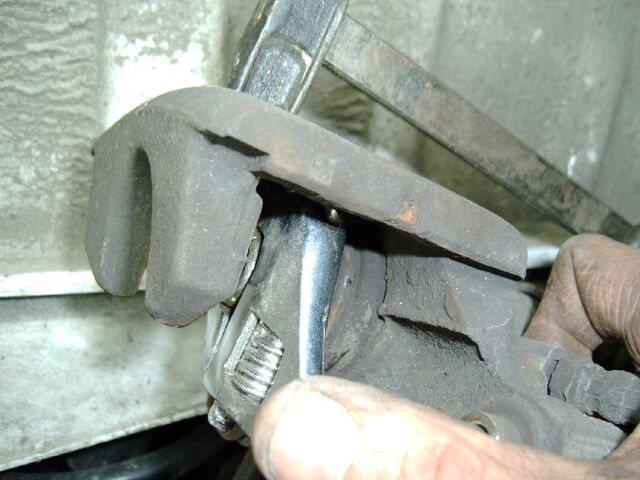

Bild 6 und 7 zurücksetzen Bremskolben im Uhrzeigersinn

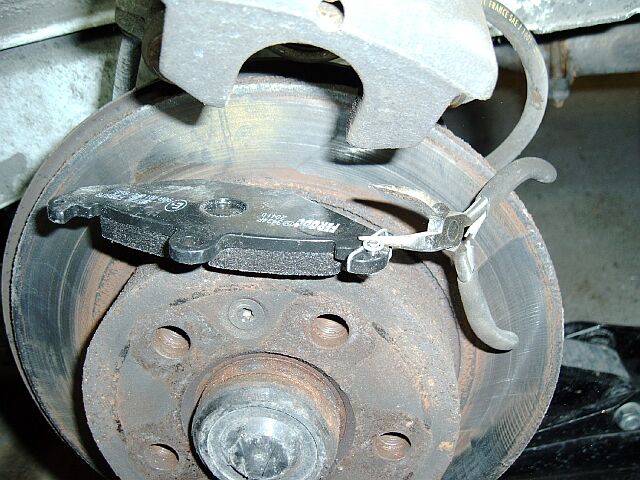

Bild 8 enfernen der Klammer auf Bremsbelag vor Montage der Beläge (sonst gehen die nicht auf denBremssattel)

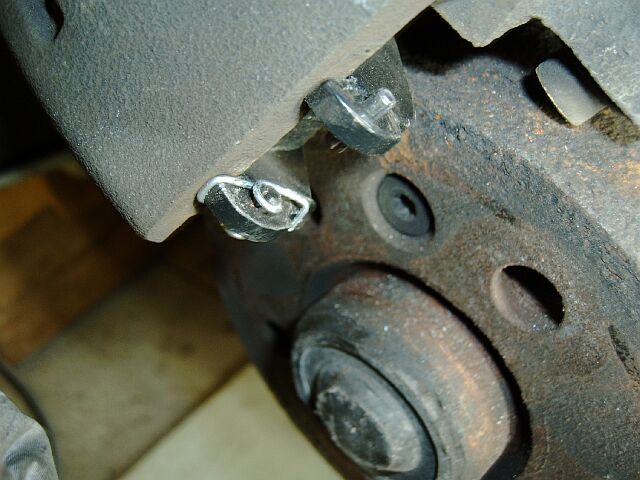

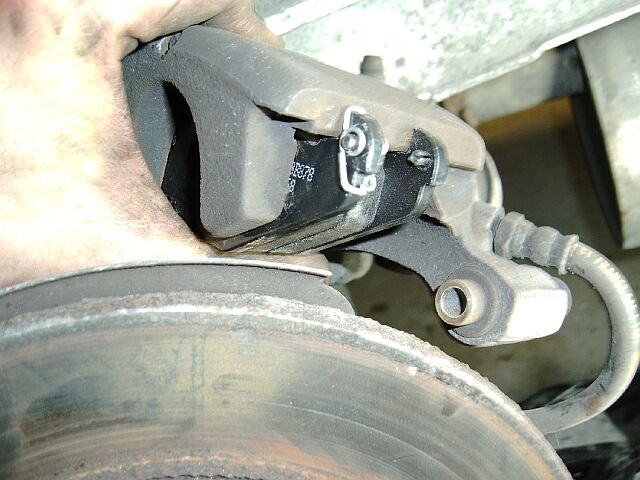

Bild 9 und 10 Bremsbeläge mit und ohne Klammer schon auf Bremssatttel montiert

Bild 1

Bild 2

Bild 3

Bild 4

Bild 5

Bild 6

Bild 7

Bild 8

Bild 9

Bild 10
