Birnchentausch eines 97'er JE - Heizungsregler

von Axel

Es handelt sich um einen Birnchentausch im Heizungsregler eines 97'er JE ohne Klimaautomatik. Auf den Gedanken das dies etwas besonderes ist kam ich,
weil mein Freundlicher meinte das er so ein Lämpchen
noch nie gesehen habe. (Er hat sich jetzt aber eins
aufs Lager gelegt. Kostenpunkt des Lämpchens: 6,5 ?
!!!!

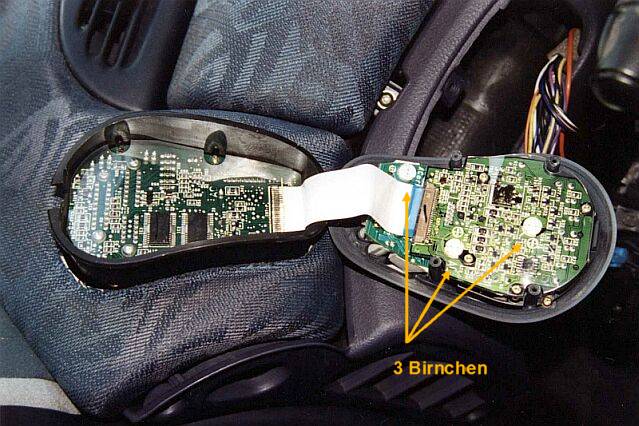

1. Bild: Aufgeschraubter Heizungsregler. Bei den drei runden weißen Punkten handelt es sich un die betreffenden Birnchen.
Die Birne neben dem weißen Kabelstrang beleuchtet den Drehregler und die blau-rote Skala. Der mittlere beleuchtet wahrscheinlich den Lüftungsschieberegler
und die auf dem Bild unterste Birne (zusammen gebaut
oberste) beleuchtet wahrscheinlich die 6 Knöpfe.

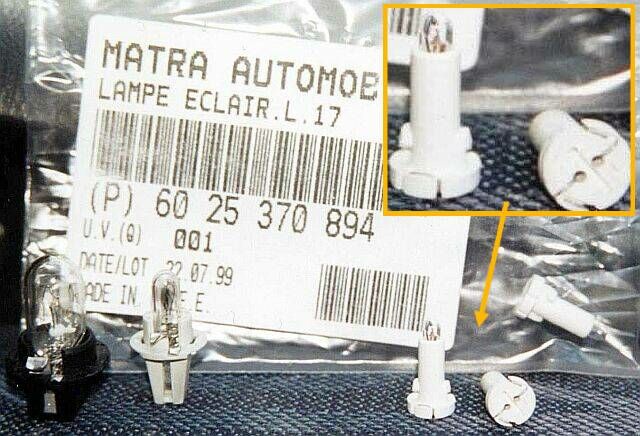

2. Bild: Orginalverpackung mit 3* Birnchen (rechts) und zum Vergleich aus der Tachoeinheit die kleinere Funktionsbeleuchtung (z.B.: Scheinwerfer, Standlicht)
und die größere Display/Hintergrundbeleuchtung. Beide
im Stecksockel auch als reine Birne zu haben.

Nach den Fotos ist mir noch folgendes aufgefallen:

Stecksockelfarbe weiß: Die Metallkontakte liegen nicht
auf der Mittellinie, sondern seitlich versetzt.

Stecksockelfarbe schwarz: Die Metallkontakte liegen
auf der Mittellinie. Bei den kleineren Birnchen sind
die Kontakte an der Birne verlötet.

Stecksocklfarbe lila (im Scheinwerferhöheneinstellungsschalter): Die
Metallkontakte liegen mittig und sind verlötet. Wem
diese Birne durchbrennt und der wahrscheinlich nicht
so viel Geld auf den Tisch legen möchte, der handelt
wie folgt: Glas herausbrechen ohne die Halterung zu
zerstören. Bei dem Austauschbirnchen
(Scheinwerferkontrolllampe) die Kontakte auf die
Seiten verbiegen und Birne in den lila Stecksockel
(mit den Metallkontakten) einstecken. Fertig.

Gruß Axel
